Es stellte sich heraus, dass wir an unserem Garagentorantrieb Supramatic E3 eine zu alte Firmware-Version habe, um das Homematic IP Smart Home Modul für Hörmann-Antriebe HmIP-MOD-HO anschliessen zu können.
Also musste eine andere Lösung her: Wir müssen den Garagentorantrieb mit einem Aktor ansteuern. Weil der Hörmann-Antriebs auch über potentialfreie Taster bedient wird, eignet sich als Aktor der HmIP-PBSC für diese Aufgabe.
Dieser Aktor benötigt eine Versorgungsspannung von 5 – 25V. Damit nicht auch noch ein zusätzliches Netzteil benötigt wird, nehmen wir die Versorgungsspannung von der Hörman-Steuerung.
Das Handbuch zum Antrieb zeigt verschiedene Schaltmöglichkeiten und die Anschlusspläne. Das Handbuch zum Aktor HmIP-PCBS hingegen zeigte verschiedene Einsatzzenarien für den Anschluss unter anderem als Potentialfreier Taster.

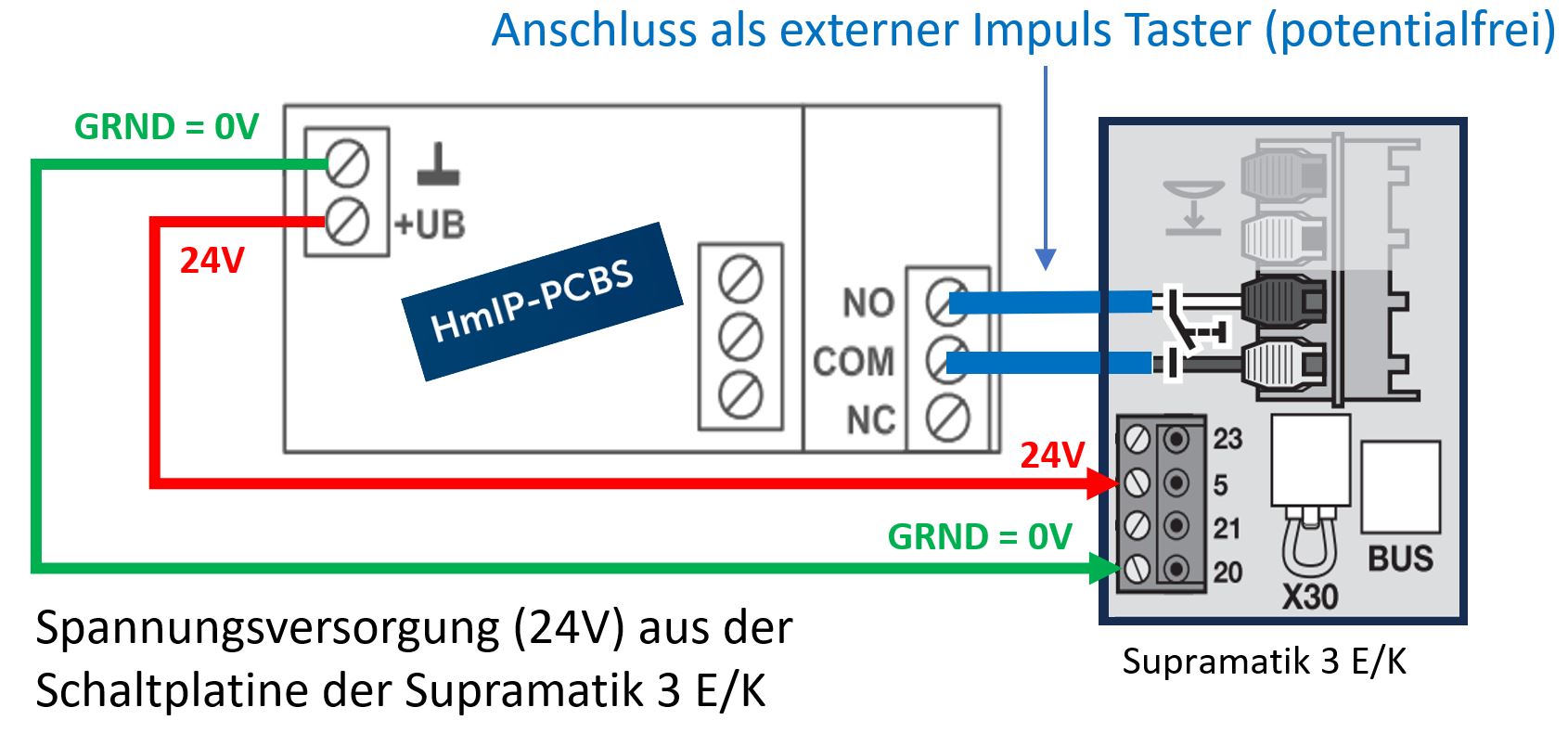

Die Kombination dieser Informationen führte zum hier abgebildetem Anschluss-Schema.
Das hinterlegte PDF fasst alles noch einmal zusammen: HmIP PBSC Schaltplatine am Hörmann Supramatic
